Données techniques de la presse HPV-80

Format du plateau

80 x 130 cm

Diamètre du cylindre supérieur

13 cm

Épaisseur du plateau

1,5 cm

Épaisseur du paroi des cylindres

1,5 cm

Dimensions de la presse:

Diamètre du cylindre inférieur

12 cm

- Longueur (bâtis)

85 cm

Diamètre de la roue à rayons

127 cm

- Largeur (inclu roue à rayons)

135 cm

Rapport des vitesses (chaîne double)

1 : 3,5

- Hauteur

52 cm

Passage maximum entre plateau et cylindre supérieur

4 cm

Longueur du cylindre

80 cm

Filetage des vis de pression (métrique)

M 20

Poids de la presse

170 kg

Dimensions de la table support (option)

HxLxL
80x89x84cm

Hauteur du plan de travail (sans table suppport)

13 cm

Plan de travail, avec table support

90 cm

En général ;
Le matériau du plateau:
La plaque est faite de feuilles de papier, laminées en résine liquide, pressés sous haute pression et température. La plaque est recouverte, sur les deux faces, d'un couche de mélamine blanche. Matériau parfait, par rapport à un plateau en métal; ne se déforme pas, pas d'oxydation, pas cher, sécure (= pas lourd), très résistant à la pression, facile à faire des marques.
Entraîné au rouleau supérieur ou inférieur:
Régulièrement graveurs nous demandent quel système d'entraînement, c'est mieux. Il n'ya aucune différence, le papier ne "sentent" pas la différence en étant imprimé. Certains croient que l'entrainement sur le rouleau supérieur est mieux, certains croient que l'entrainement sur le rouleau inférieur est mieux. C'est pourquoi nous avons les deux systèmes disponibles.

 Cette série de presses est équipées d'un système de démultiplication (sur le cylindre supérieur) avec deux pignons et une chaîne double d'où une manipulation aisée et confortable pour l'utilisateur. Si nécessaire la chaîne peut être retendue à l'aide d'un système de tension situé au-dessus du cylindre supérieur.
Avec une presse sans démultiplication, le dosage de la force émise sur la roue à rayons afin d'obtenir une rotation régulière des cylindres est difficile à réaliser. Celà provoque souvent un tirage irrégulier.
Les rayons de la roue sont en acier inoxydable. (Protection contre l'acide assurée).
Lors du desserrage des vis de pression, le cylindre supérieur est poussé vers le haut par l'action de deux ressorts de compression. L'espace existant alors entre le cylindre supérieur et le plateau facilite l'introduction et le réglage de la charge à imprimer. Les ressort rendent aussi la presse utilisable pour l'impression de gravures sur linoléum et sur bois.
Le cylindre supérieur peut être suffisamment levé pour permettre le passage d'un bloc de bois.
Pendant le tirage, on peut disposer un paquet de carton ou de cuir sous les vis de pression pour obtenir plus de flexibilité dans la presse.
Le cylindre supérieur est monté sur coussinets en bronze auto-lubrifiants et le cylindre inférieur sur roulements à billes.
La roue à rayons est démontable. Fixation à l'aide d'une clavette.
La presse peut être livrée avec plusieurs modèles de tables supports; une table "simple" , ou une table avec deux rayons de bois vernissé, (comme sur le photo sur cette page) ou une table support avec deux rayons de bois et des roulettes. Les roues des roulettes sont fabriquées de nylon et ont une diamètre de 12,5cm.

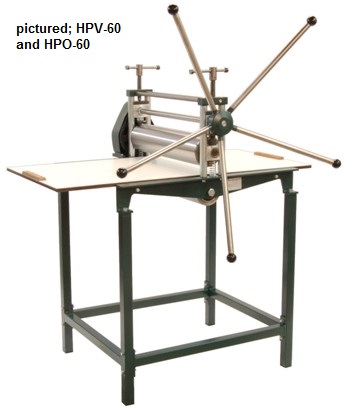

Presse de gravure HPV-80 avec table simple HPO-80
Cliquez pour agrandir l'image

Presse de gravures HPV-80 avec table support et deux étagères HPOD-80
Cliquez pour agrandir l'image

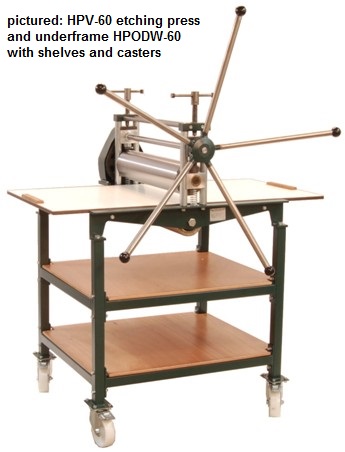

Presse de gravure HPV-80 avec table support et deux étagères et roulettes HPODW-80.
Cliquez pour agrandir l'image

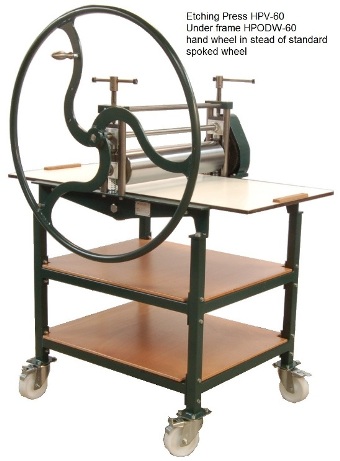

Presse de gravure HPV-80 avec table support HPODW-80. Et un volant lourd de la place de la roue à rayons standard.

Certains préfèrent une roue ronde pour des raisons esthétiques, d'autres pensent une roue à rayons peut être dangereux. En règle générale, un volant lourd est utilisé en combinaison avec une boîte de vitesses avec un grand rapport. Une volant peut être très bien sur cette presse, mais ne pas tourner aussi rapidement qu'un volant. ! Utiliser de la même manière qu'une roue à rayons.

Cliquez pour agrandir l'image

Table support HPODW-80 avec les dimensions. La HPOD-80 et la HPODW-80 ont les mêmes dimensions exterieurs
