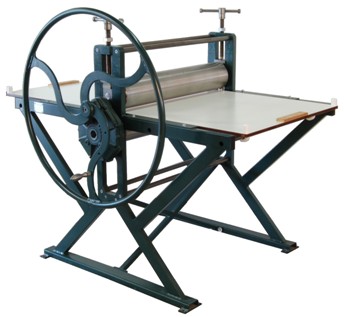

Données techniques de la presse de gravure JPV-80

Dimensions du plateau

80 x 160 cm

Diamètre du cylindre supérieur

15 cm

Épaisseur du plateau

1,5 cm

Paroi des cylindres

1,8 cm

Dimensions de la presse:

Diamètre du cylindre inférieur

14 cm

- Longueur (des bâtis)

140 cm

Hauteur plan de travail

87 cm

- Largeur (volant inclus)

105 cm

Épaisseur des bâtis

3 cm

- Hauteur

135 cm

Passage max. entre plateau et cylindre supérieur

10 cm

Longueur des cylindres

80 cm

Filetage des vis de pression (métrique)

M 24

Poids de la presse

300 kg

Diamètre du volant

92 cm

Rapport de la boîte de vitesses

1:10

Passage minimum requis lors du transport de la presse, sans boîte de vitesses et volant

104 cm

La presse peut être fourni avec un certain nombre d'options; roulettes et une étagère en dessous de la presse. En outre, la presse peut être équipée d'un système de pression hydraulique, dans lequel la presse est mise sous pression avec une pompe à main hydraulique. Par conséquent, la pression des deux côtés est constante, et la pression peut être lue sur un manomètre.

La presse est équipée d’un volant qui entraîne, à l’aide d’une démultiplication, le cylindre inférieur (rapport 1:10). Comme pour toutes nos presses le cylindre supérieur repose sur des ressorts. Cette presse ressemble beaucoup à la série JW, mais est moins lourde. Cela permet d’utiliser la JPV dans des locaux où la presse JW serait trop lourde.
Le plateau, de matière synthétique rigide, est guidé de chaque côté par quatre support réglables fixés sur les bâtis. Lors du desserrage des vis de pression, le cylindre supérieur est poussé vers le haut par l'action de deux ressorts cylindriques.
L'espace existant alors entre le cylindre supérieur et le plateau facilite l'introduction et le réglage de la charge à imprimer. Les ressorts rendent aussi la presse utilisable pour le linoléum et le bois (impression en relief) Le cylindre supérieur peut être suffisamment levé pour premettre le passage d'un bloc de bois. Pendant le tirage, on peut disposer un paquet de carton ou de cuir sous les vis de pression pour obtenir plus de flexibilité dans la presse. Le volant est démontable, fixation à l'aide d'une clavette.
Livraison; Si la presse est livrée par un transporteur nous préférons la livrer la presse assemblée, même si la presse doit être démontée pour pouvoir entrer dans l'atelier. De cette manière nous sommes sûr que tout était en ordre au moment du départ de cette presse de notre usine. Il est important de noter que notre garantie de dix ans est seulement valable si quelqu'un de notre entreprise ou de nos revendeurs est présent pendant le montage de la presse. Si le client le veut nous pouvons envoyer la presse aussi en pieces détachées, naturellement avec une description détaillée pour le montage. (Ce description vous trouvez aussi sur ces pages)

Option 1. JPV-80 avec roulettes. Hélas il n'y a pas encore une photo disponible avec roulettes.
cliquez pour agrandir l'image

Option 2. JPV-80 avec étagère. Sur l'image vous voyez une presse JW-100 avec étagère.
cliquez pour agrandir l'image

Option 3. La presse JPV-80 peut être réalisée avec un système de pression hydraulique. (Image est la JZM-150, qui dispose d'un système de pression hydraulique standard).
Avec une pompe à main, le système est mis sous pression. Sous les vis de pression se trouvent les cylindres hydrauliques , qui pressent sur le rouleau supérieur. Lors d'une jauge de pression, la pression peut être lue.

cliquez pour agrandir l'image

Normalement, un plateau d'une presse de gravure est protégée par des arrêt en bois. Il empêche le plateau de tomber hors de la presse. Cependant, ces bois arrêt ne fournissent pas une sécurité suffisante, conformément aux règles en vigueur. Telle est la raison pour laquelle ces presses sont équipées d'un système supplémentaire de protection (voir les flèches), ce qui rend impossible que le plateau tombe hors de la presse. Ces mesures de sécurité supplémentaires sont nécessaires dans un environnement scolaire.
