Gebrauchsanweisung für die Hochdruckpresse VPLMV-80x100.

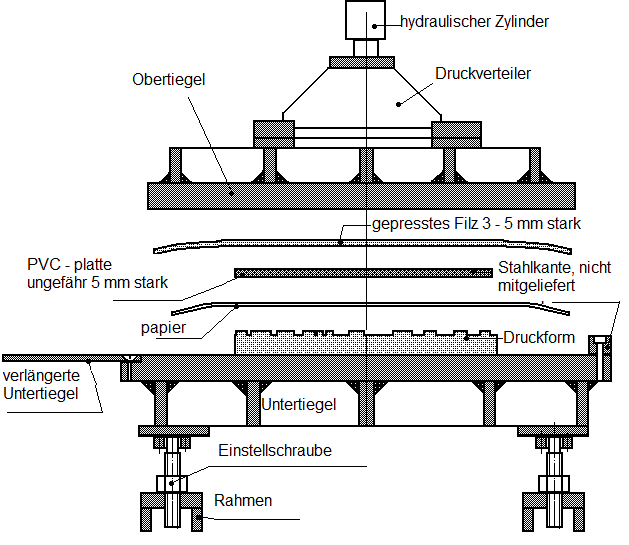

Feste Untertiegel und manuell angetriebene Hydraulikpumpe. Das Bild oben zeigt einen Teil des VPLMV-80x100. Diese Anleitung ist nur für die Verwendung der Tiegel bestimmt, die fast der Verwendung des SVP-35 entspricht. Diese Presse ist mit einer manuell angetriebenen Hydraulikpumpe ausgestattet. Wenn der Hebel dieser Pumpe nach oben und unten bewegt wird (Überdruckventil geschlossen), bewegt sich die obere Platte nach unten. Dies geschieht relativ schnell, da die Pumpe bei niedrigem Druck eine große Menge Öl fördert. Sobald der Tiegel die Druckform berührt, steigt der Druck im System und die Pumpe wechselt automatisch in den Hochdruckmodus (700 bar). In diesem Modus ist die vertikale Bewegung der obere Tiegel sehr langsam. Sobald der Abdruck gemacht ist, wird das Überdruckventil geöffnet und der obere Tiegel bewegt sich nach oben. Die vertikale Bewegung ist auf ca. 14 cm begrenzt. Um die Arbeitsgeschwindigkeit zu erhöhen, ist es ratsam, die vertikale Bewegung nach einigen Zentimetern zu stoppen. Zu diesem Zweck sind neben dem Hydraulikzylinder zwei Gewindestangen angebracht. Diese Stangen können in der Höhe eingestellt werden und dienen als Anschlag für die vertikale Bewegung der obere Tiegel. Fast alles kann als Druckvorlage verwendet werden. Bleierne Buchstaben, Holzschnitt, Linolschnitt, Klischee usw. Das Papier wird auf die eingefärbte Form gelegt. Auf dem Papier befindet sich eine PVC-Platte von ca. 5 mm dick wird aufgelegt und darauf eine Filzschicht. Auf dem Bild ist eine Stahlkante dargestellt, die mit Schrauben an der untere Tiegel befestigt ist. Diese Kanten werden normalerweise nicht von Polymetaal bereitgestellt. Diese Kanten sind nützlich, wenn eine Druckform aufgeschlossen werden muss (Holzschnitte + Typografie usw.). Wir können sie auf Anfrage liefern. Keine Form ist perfekt flach. Wenn Sie einen Abdruck einer solchen Druckforms erstellen, wird angezeigt, dass einige Teile mehr Tinte als andere Teile erhalten haben. Der Filz gleicht kleine Abweichungen in der Druckform aus. Der Filz darf das Papier jedoch niemals direkt berühren, da dies dazu führen kann, dass die Tinte von den unteren Teilen der Form auf das Papier übertragen wird. Um dies zu vermeiden, wird eine 5 mm dicke PVC-Schicht zwischen Papier und Filz gelegt. PVC ist flexibel genug, um sich an Abweichungen in der Form anzupassen, vermeidet jedoch gleichzeitig, dass das Papier die Vertiefungen in der Form berührt. Instandhaltung:
|
