Les données techniques de la presse de gravure JWEV-100
La presse JWE-100 a une vitesse fixe,
La presse JWEV-100 a une vitesse variable |
|
|
Dimensions du plateau |
100x200cm |
diamètre du cylindre supérieur |
19 cm |
|
Épaisseur du plateau |
2 cm |
Épaisseur du paroi des cylindres |
2,2 cm |
|
Dimensions de la presse: |
Ddiamètre dy cylindre inférieur |
19 cm |
|
- Longueur (bâtis) |
192 cm |
Hauteur plan du travail |
88 cm |
|
- Largeur (total) |
150 cm |
Épaisseur des bâtis |
4 cm |
|
- Hauteur |
160 cm |
Passage maximal entre le plateau et le cylindre supérieur |
10 cm |
|
Longueur des cylindres |
100 cm |
Filetage des vis de pression |
M 30 |
|
poids de la presse |
600 kg |
vitesse du moteur |
variable |
|
puissance du moteur électrique |
1,1 kWatt |
Vitesse d'impression |
0-10 cm/sec |
|
Tension électrique. (pour le moteur, elle est convertie en fréquence variable triphasée par un variateur de fréquence) |
230 Volt/ monophase, option 120 Volt monophase |
Espace minimum nécessaire pour déplacer la presse, la boîte de vitesses, la boîte de commande électrique enlevé |
124 cm | La presse est livré avec plusieurs options; roues, une étagère en bois sous la presse. Il est également possible de fournir à la presse avec un système de pression hydraulique, ce qui garantit toujours une pression uniforme des deux côtés de la de la presse. Pour le marché américain de la presse peut être équipée avec monophase 120 Volt AC. |
La presse est entraînée par un moteur électrique sur le cylindre inférieur. Comme pour toutes nos presses le cylindre supérieur repose sur des ressorts. Cette presse ressemble beaucoup à la série JPVE, mais est plus lourde.
Le plateau, de matière synthétique rigide, est guidé de chaque côté par quatre supports réglables fixés sur les bâtis. Lors du desserrage des vis de pression, le cylindre supérieur est poussé vers le haut par l'action de deux ressorts cylindriques.
L'espace existant alors entre le cylindre supérieur et le plateau facilite l'introduction et le réglage de la charge à imprimer. Les ressorts rendent aussi la presse utilisable pour le linoléum et le bois (impression en relief) Le cylindre supérieur peut être suffisamment levé pour premettre le passage d'un bloc de bois. Pendant le tirage, on peut disposer un paquet de carton ou de cuir sous les vis de pression pour obtenir plus de flexibilité dans la presse.
Livrer; Si la presse est livrée par un transporteur nous préférons de livrer la presse toute assemblée, même si la presse doit être démontée pour pouvoir entrer dans l'atelier. A cette manière nous sommes sûr que tout était en ordre au moment du départ de cette presse de notre usine. Mais notre garantie de dix ans est seulement valable si quelqu'un de notre entreprise ou de nos revendeurs est présent pendant le montage de la presse. Si le client le veut nous pouvons envoyer la presse aussi en pieces détachées, naturellement avec un description détaillé pour le montage. (Ce description vous trouvez aussi sur ces pages)
L'entraînement électrique a les spécifications suivantes:
- entraînement avec moteur électrique, vitesse variable, de 1,1 kW. Puissance du système 230 volts, monophasé électrique. 120 Volt en option.
- console avec boutons "gauche, droite et arrêt".
- arrêt automatique du plateau (interrupteur électrique)
- protection électronique du cylindre supérieur. (faisceau lumineux)
Description d'options:
 |
 |
Sur l'image la presse JZM-150 sur roulettes. La presse JWEV-100 peut être aussi équippée avec les roulettes.
cliquez pour agrandir l'image |
Au-dessus du JW-100 avec une étagère. La presse JWEV-100 peut également, en option, être équippée avec une étagère. Cela crée un espace de rangement supplémentaire sous la presse, en particulier pour le papier..
cliquez pour agrandir l'image |
 |
 |
|
Au-dessus du système hydraulique JWE-120. La presse JWEV-100 peut, en option, également être réalisé avec un système de pression hydraulique.
Le système de pression hydraulique est la méthode ultime à:
- Avec peu d'efforts pour faire pression sur la presse
- toujours garantie exactement à la même pression des deux côtés de la presse.
- La pression est lue sur un manomètre. Cela le rend très facile de travailler toujours avec la même pression.
Ce système est beaucoup plus précis que d'un vernier de lecture à la broche de pression. Un vernier ne dit quelque chose à propos de la position de la broche, peu la pression.
cliquez pour agrandir l'image |

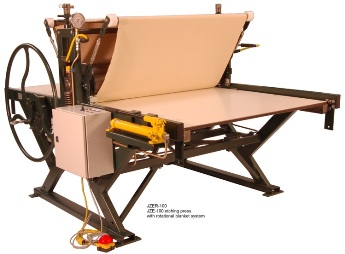

Au-dessus du système du JZE-100 avec système de rotation du lange. La presse JWEV-100 peut, en option, être également réalisée avec un système de rotation. Une presse avec une système rotative facilite les tirages, en particulier pour les grandes tailles. Cependant, elle ne peut être travaillée avec une seule couche de feutre. Pour la gravure "normal" très bien, mais si il y a beaucoup de relief dans la plaque (gaufrage) c'est moins approprié.
